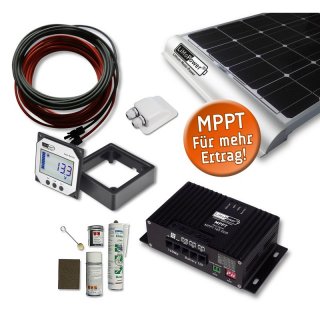

Bausatz beinhaltet
1 x Solarmodul 115W monokristallin – Fabr. SunLink PV – Typ SL080-12M115
1 x Solarladeregler Typ LiMoPower MPPT 170 DUO , 0 – 10 A
1 x LiMoPower® Solar Monitor
2 x 5 m Solarkabel – Set – 1 x 4 mm² – Farbe: Rot , Schwarz (einadrig)
1 x LiMoPower® Solarspoiler-Set aus Aluminium – Silber – Länge: 533mm
1 x Dachdurchführung 2-fach DFS/2 – weiss – aus ASA
1 x Klebe-Set: 310 ml MS-Polymer Kleber, 50 ml Primer, 150 ml Oberflächgenreiniger, Schleifklotz, Wollwischer
1 x Montageanleitung und Sicherheitsdatenblätter auf CD enthalten
Zusätzliches Zubehör gegen Aufpreis :
EBL-Kabelsatz zum Anschluss des Solarladereglers an Elektroblock der Firma Schaudt GmbH
Batterieanschlußkabel 1 x 6 mm², Länge: 2 x 2 m mit Polklemmen, sowie Sicherungshalter + DC-Sicherung
Batterieanschlußkabel 1 x 6 mm², Länge: 2 x 2 m mit Kabelschuh 8 mm, sowie Sicherungshalter + Sicherung
LiMoPower® Lithium Ionen Akku Typ LMP 12-100 – 1280Wh – 12,8V / 100Ah
Battery Protector 40

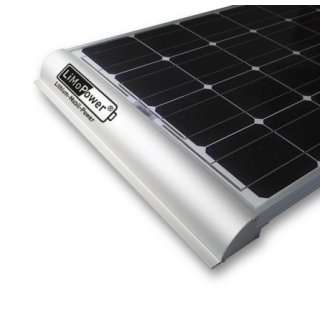

Monokristallines Solarmodul 115 Wp
Nennleistung: 115 Wp
Leerlaufspannung: 22,0 V
Nennspannung: 18,0 V
Nennstrom: 6,39 A
Kurzschlussstrom: 7,10 A
Modulstecker C 4
Breite: 505 mm Höhe: 1200 mm Tiefe: 35mm
Gewicht: 9 kg
Die Module werden mit den Dazugehörigen Modulhaltern aus Aluminium auf dem Dach verklebt. Ein verschrauben ist nicht erforderlich.

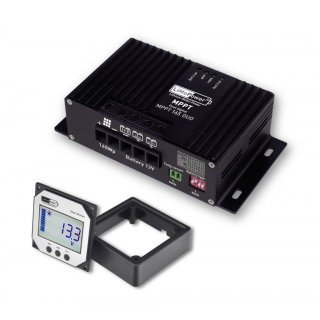

Solarladeregler Typ LiMoPower MPPT 170 DUO
Solarmodul Nennleistung Pmpp 50 – 170 W
Solarmodulstrom Impp 0 – 10 A
Solarmodulspannung [Uoc] max. 50 VDC
Batterie Nennspannung Bord I und Start II 12 VDC
Ladestrom 0 – 12 A
Vorladestrom (tieferntladene Batterie) max: 6 A (< 8V)
Rücksetzspannung (30 sec): 12,7 VDC
Ladeprogramme für Gel-/AGM-/Säure/LiFePo4-Batterien: 4
Ladespannungsbegrenzung (max): 15 VDC
Eingebauter Überlastschutz (Strombegrenzung): ja
Eingebauter Übertemperaturschutz ja
Eingebauter Lüfter –
Gerätesicherung: 15 A
Eingang für Batterie-Temperatur-Sensor ja
Lade-Timer
Nebenausgang Fahrzeugstarter Batterie II (Start II): 3-fach
Ladestrom: 0 – 1,0 A
Eingebauter Überlastschutz (Strombegrenzung) ja
Eingebauter Kurzschluss-Schutz: ja
Eingebauter Übertemperaturschutz ja
Mechanische Daten:
Abmessungen incl. Befestigungsflansch [mm]: 147 x 74 x 40
Gewicht 340 Gramm
Hinweise zu Reisemobile mit EBL-Basisstation:
Einige Reisemobilhersteller verwenden eine Elektronikschaltzentrale (EBL) der Firma Schaudt GmbH. Diese Schaltzentralen übernehmen Überwachungsfunktionen (Frischwasser, Abwasser), sowie die gesamte Ladung der Batterien.Fast alle verfügen über einen Messwerteingang für die Solaranlage. Die von uns angebotenen Solarladeregler können mittels Kabelsatz direkt angeschlossen werden.Geben Sie uns das Model des Elektroblocks an. Wir prüfen dann für Sie die Kompatibilität
Ich biete diese Solaranlage zu einem Komplettpreis an.
Enthalten sind in diesem Angebot:
Beratung, Lieferung sowie die Montage und der Anschluß an das vorhandene System. Montage erfolgt vor Ort nach Absprache.
